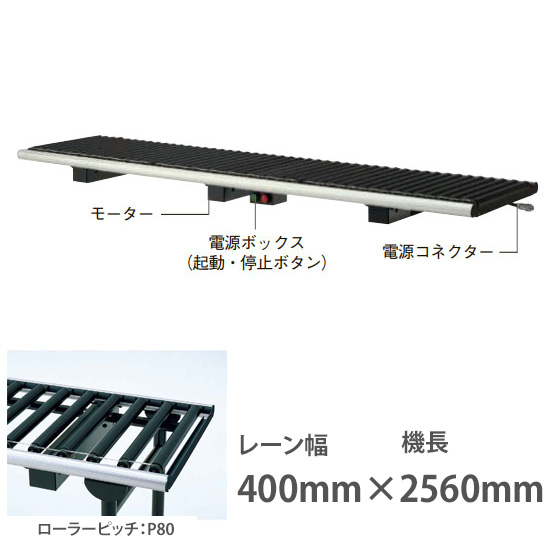

RD11LF-Z25 オカムラライトローラベーシック電源付U 幅400機長2560 ローラP80 搬送速度10m/分

RD11LF-Z25は、幅400×機長2560mmのライトローラー本体です。ベーシックタイプの電源付きユニット。ローラーピッチP80、搬送速度10m/分。

商品番号: 6001155
型番: RD11LF-Z25

税抜き2,400円以上のご購入で配送料無料（※一部対象外地域もございます）

メーカー希望価格(税込)：368,753円

税込 276,564 円(税抜 251,422 円)

お問合せ・見積もり依頼

商品についての質問のほか、複数点購入によるお見積やお届け日の調整など、ご不明点がございましたらお気軽にご相談下さい。
お届け後は納品書、領収書の発行も承ります。お見積書はご注文・ご登録前にも発行いたします。

オプション・関連商品

ライトローラアジャスタースタンド幅400 高さ500 ブラック（型番：RD811Y-Z25）

商品番号：6001112

RD811Y-Z25は、幅400のライトローラー用スタンドです。高さ500mm、水平がとれるアジャスター付き。

10,648円

ライトローラアジャスタースタンド幅400 高さ700 ブラック（型番：RD812Y-Z25）

商品番号：6001111

RD812Y-Z25は、幅400のライトローラー用スタンドです。高さ700mm、水平をとれるアジャスター付き。

11,440円

ライトローラアジャスタースタンド幅400 高さ900 ブラック（型番：RD813Y-Z25）

商品番号：6001110

RD813Y-Z25は、幅400のライトローラー用スタンドです。高さ900mm、水平をとれるアジャスター付き。

11,536円

ライトローラ連結金具セットクロームメッキ（型番：RD891Y-T03）

商品番号：6001085

RD891Y-T03は、ライトローラー用連結金具セットです。コンベア同士の連結に使います。

2,568円

ライトローラベーシック連結用U 幅400機長2560 ローラP80 搬送速度10m/分（型番：RD31LF-Z25）

商品番号：6001129

RD31LF-Z25は、幅400×機長2560mmのライトローラー本体です。ベーシックタイプの連結用ユニット。ローラーピッチP80、搬送速度10m/分。

223,522円

商品詳細・仕様

商品番号	6001155
サイズ	レーン幅400×機長2560mm （約幅40cm）
メーカー	オカムラ
その他詳細	メイン電源付ユニット幅：400mm 機長：2560mm ローラーピッチ：P80 搬送速度：10m/分受注生産品の為返品不可

配送について

お届けまでの目安	20～ 25営業日
配達可能時間帯	平日の日中（9時～16時半）となります。詳細な調整はお問合せ下さい。
配送注意事項	配達時に搬入経路や設置場所の都合で納品ができない場合、商品は持ち戻りとなり、「持ち戻り料」「キャンセル料」「再配達料」（販売価格の30～100％）が別途発生します。特にテナントビルや複合ビルなど搬入経路が狭い場合、ご注文商品の寸法が1800mmを超える場合などは、必ず搬入経路をご確認ください。配送は大型(4t)トラックで伺う場合がございます。車両の進入制限、駐車場の高さ制限がある場合は必ずご連絡ください。納品時に道幅が狭く車両が通れない、駐車が出来ないなどの理由で搬入が出来なかった場合、「持ち戻り料」「再配達料」が別途発生します。（販売価格の30～100％）原則、個人様へのご自宅への配送は出来かねます。自宅兼事務所などへ納品希望の場合は別途お問い合わせください。その他、家具購入時の注意点をご確認下さい。

レビュー

レビュー投稿
掲載可能なお名前:
お客様番号または注文番号:
評価:	1 2 3 4 5
レビュー:

投稿の際はチェックをしてください。
投稿

オカムラライトローラー使用例

セル生産ラインに
検品・検査ラインに

入出荷での荷役作業に
店舗バックヤードの荷受けに

包装機器などへのインダクションラインに
機械間の搬送ラインに

ピッキングラインに
補充ラインに
通箱供給・空箱返却ラインに

オカムラライトローラーについて知る

オカムラライトローラーラインナップ一覧

アキュームレーションタイプ

下流に搬送物がある場合、後続の搬送物をゾーンごとに停止させる制御機能付。搬送作業のペースに合わせて自動的に制御されるので、安全で使い勝手のよい搬送が可能です。

機長2560mm

機長(L)2560mm

	ローラーピッチ40mm		ローラーピッチ80mm
	搬送速度10m/分	搬送速度20m/分	搬送速度10m/分	搬送速度20m/分
機幅480W (レーン幅400mm)	電源付：RD21LE-Z25 連結用：RD41LE-Z25	電源付：RD23LE-Z25 連結用：RD43LE-Z25	電源付：RD21LF-Z25 連結用：RD41LF-Z25	電源付：RD23LF-Z25 連結用：RD43LF-Z25
機幅680W (レーン幅600mm)	電源付：RD21ME-Z25 連結用：RD41ME-Z25	電源付：RD23ME-Z25 連結用：RD43ME-Z25	電源付：RD21MF-Z25 連結用：RD41MF-Z25	電源付：RD23MF-Z25 連結用：RD43MF-Z25

※表は左右にスクロールしてご確認いただけます。

機長1920mm

機長(L)1920mm

	ローラーピッチ40mm		ローラーピッチ80mm
	搬送速度10m/分	搬送速度20m/分	搬送速度10m/分	搬送速度20m/分
機幅480W (レーン幅400mm)	電源付：RD21LC-Z25 連結用：RD41LC-Z25	電源付：RD23LC-Z25 連結用：RD43LC-Z25	電源付：RD21LD-Z25 連結用：RD41LD-Z25	電源付：RD23LD-Z25 連結用：RD43LD-Z25
機幅680W (レーン幅600mm)	電源付：RD21MC-Z25 連結用：RD41MC-Z25	電源付：RD23MC-Z25 連結用：RD43MC-Z25	電源付：RD21MD-Z25 連結用：RD41MD-Z25	電源付：RD23MD-Z25 連結用：RD43MD-Z25

※表は左右にスクロールしてご確認いただけます。

機長1280mm

機長(L)1280mm

	ローラーピッチ40mm		ローラーピッチ80mm
	搬送速度10m/分	搬送速度20m/分	搬送速度10m/分	搬送速度20m/分
機幅480W (レーン幅400mm)	電源付：RD21LA-Z25 連結用：RD41LA-Z25	電源付：RD23LA-Z25 連結用：RD43LA-Z25	電源付：RD21LB-Z25 連結用：RD41LB-Z25	電源付：RD23LB-Z25 連結用：RD43LB-Z25
機幅680W (レーン幅600mm)	電源付：RD21MA-Z25 連結用：RD41MA-Z25	電源付：RD23MA-Z25 連結用：RD43MA-Z25	電源付：RD21MB-Z25 連結用：RD41MB-Z25	電源付：RD23MB-Z25 連結用：RD43MB-Z25

※表は左右にスクロールしてご確認いただけます。

ベーシックタイプ

スイッチの ON/OFF で駆動させます。単純な流れ作業の現場など、ベーシックな搬送システムに活用できます。

機長2560mm

機長(L)2560mm

	ローラーピッチ40mm		ローラーピッチ80mm
	搬送速度10m/分	搬送速度20m/分	搬送速度10m/分	搬送速度20m/分
機幅480W (レーン幅400mm)	電源付：RD11LE-Z25 連結用：RD31LE-Z25	電源付：RD13LE-Z25 連結用：RD33LE-Z25	電源付：RD11LF-Z25 連結用：RD31LF-Z25	電源付：RD13LF-Z25 連結用：RD33LF-Z25
機幅680W (レーン幅600mm)	電源付：RD11ME-Z25 連結用：RD31ME-Z25	電源付：RD13ME-Z25 連結用：RD33ME-Z25	電源付：RD11MF-Z25 連結用：RD31MF-Z25	電源付：RD13MF-Z25 連結用：RD33MF-Z25

※表は左右にスクロールしてご確認いただけます。

機長1920mm

機長(L)1920mm

	ローラーピッチ40mm		ローラーピッチ80mm
	搬送速度10m/分	搬送速度20m/分	搬送速度10m/分	搬送速度20m/分
機幅480W (レーン幅400mm)	電源付：RD11LC-Z25 連結用：RD31LC-Z25	電源付：RD13LC-Z25 連結用：RD33LC-Z25	電源付：RD11LD-Z25 連結用：RD31LD-Z25	電源付：RD13LD-Z25 連結用：RD33LD-Z25
機幅680W (レーン幅600mm)	電源付：RD11MC-Z25 連結用：RD31MC-Z25	電源付：RD13MC-Z25 連結用：RD33MC-Z25	電源付：RD11MD-Z25 連結用：RD31MD-Z25	電源付：RD13MD-Z25 連結用：RD33MD-Z25

※表は左右にスクロールしてご確認いただけます。

機長1280mm

機長(L)1280mm

	ローラーピッチ40mm		ローラーピッチ80mm
	搬送速度10m/分	搬送速度20m/分	搬送速度10m/分	搬送速度20m/分
機幅480W (レーン幅400mm)	電源付：RD11LA-Z25 連結用：RD31LA-Z25	電源付：RD13LA-Z25 連結用：RD33LA-Z25	電源付：RD11LB-Z25 連結用：RD31LB-Z25	電源付：RD13LB-Z25 連結用：RD33LB-Z25
機幅680W (レーン幅600mm)	電源付：RD11MA-Z25 連結用：RD31MA-Z25	電源付：RD13MA-Z25 連結用：RD33MA-Z25	電源付：RD11MB-Z25 連結用：RD31MB-Z25	電源付：RD13MB-Z25 連結用：RD33MB-Z25

※表は左右にスクロールしてご確認いただけます。

グラビティタイプ

駆動のないスムーズなフリーローラーのユニットです。

機長2560mm

	ローラーピッチ40mm		ローラーピッチ80mm
機幅480W (レーン幅400mm)	RD00LE-Z25		RD00LF-Z25
機幅680W (レーン幅600mm)	RD00ME-Z25		RD00MF-Z25

※表は左右にスクロールしてご確認いただけます。

機長1920mm

	ローラーピッチ40mm		ローラーピッチ80mm
機幅480W (レーン幅400mm)	RD00LC-Z25		RD00LD-Z25
機幅680W (レーン幅600mm)	RD00MC-Z25		RD00MD-Z25

※表は左右にスクロールしてご確認いただけます。

機長1280mm

	ローラーピッチ40mm		ローラーピッチ80mm
機幅480W (レーン幅400mm)	RD00LA-Z25		RD00LB-Z25
機幅680W (レーン幅600mm)	RD00MA-Z25		RD00MB-Z25

※表は左右にスクロールしてご確認いただけます。

オプション

周辺機器

オカムラライトローラーの特長

ローコストアキュームレーション

電源を投入するだけで、ゼロプレッシャーアキュームレーションが可能。複雑な制御システムを必要としないので、ローコストで導入できます。

※ゼロプレッシャーアキュームレーション：コンベヤ上に搬送物同士を干渉することなく停止させ保持する機能。

クイックセッティング

AC100V のコンセントに差し込むだけで使用できます。
ユニットの接続も工具なしで簡単に出来、レイアウト変更など設置に手間がかかりません。

アキュームレーションタイプは、センサーで搬送物の検出を行っています

拡散反射型センサー（標準装備）
センサーはコンベヤ下部、幅の中央にあり、小さな搬送物をコンベヤ幅の端に流すと検出できない場合があります。※アキュームレーションタイプのみ

反射型センサー（オプション）
搬送上面に取付けるので、コンベヤ幅内のどの位置に搬送物が流れてきても検出することが出来ます。※アキュームレーションタイプのみ

オカムラライトローラーの仕様詳細

標準仕様

※搬送方向に対して、トランスファーベルトと電源ボックスの位置関係は上図の通りとなります。

機長	1,280L／1,920L／2,560L
機幅	480W（ローラー幅400W）／680W（ローラー幅600W）
機高	500H／700H／900H
ローラーピッチ	P40／P80
ローラー径	φ34
最大搬送質量	20kg/1ゾーンあたり（ローラー1本あたり最大4kg）
搬送速度	10m/分、20m/分（50Hz）／ 12m/分、24m/分（60Hz）
供給電源	AC100V
モーター	AC100V 20W
消費電流	アキュームレーションタイプ：0.72A（1,280L）／1.01A（1,920L）／1.30A（2,560L）ベーシックタイプ：0.58A（1,280L）／0.87A（1,920L）／1.16A（2,560L）
温度条件	0℃～40℃
色仕様	Z25（ブラック）

搬送物仕様

最大搬送質量

搬送物サイズ

搬送タイプ	搬送速度	ローラーピッチ	l (長さ)			w (幅)		h (高さ)
			min		max	min	max
			ダンボールの場合	コンテナの場合	max	min	max
アキュームレーションタイプ	10m/分	P40	100mm	200mm	600mm	100mm	機幅×110％程度以内 ※オプションのガードレールを付けた場合はローラー幅以下	l＞h かつ w＞h
	10m/分	P80	180mm	250mm
	20m/分	P80	200mm	300mm
	20m/分	P80	250mm	350mm
ベーシックタイプ		P40	100mm		-	-
ベーシックタイプ		P80	180mm		-	-
グラビティタイプ		P40	100mm		-	-
グラビティタイプ		P80	180mm		-	-

アキュームレーションタイプの場合、搬送物がセンサーの上を通過しないとアキュームレーション機能が正常に働きません。
アキュームレーションタイプの場合、l 寸法が上記の min 寸法より小さいと搬送物が惰性でセンサーを通り過ぎる可能性があり、アキュームレーションが正常に働かないことがあります。
底面が平滑でないものや柔らかいもの、著しい偏荷重や重心が高く不安定なもの、濡れているものや油まみれのものなどは、正常に搬送できない可能性があります。
標準のアキュームレーションタイプは透明物、黒色の物、鏡面物をアキュームレーションできません。

各部名称

連結について

連結して使用する場合、最下流がメイン電源付ユニット、それ以降の上流には連結用電源なしユニットを連結します。

最大連結モーター数

1台のメイン電源付ユニットで、モーターは最大16個（16ゾーン）まで電源供給が可能です。
それ以上連結する場合には、新たにメイン電源付きユニットが必要です。
16モーター毎に電源供給すれば、アキュームレーションは無限に行えます。
※各ユニットモーター数…　1,280L:2個（2ゾーン）/1,920L:3個（3ゾーン）/2,560L:4個（4ゾーン）
